КОММУТАТОРЫ ДОСТУПА К АТМ
ES-3810

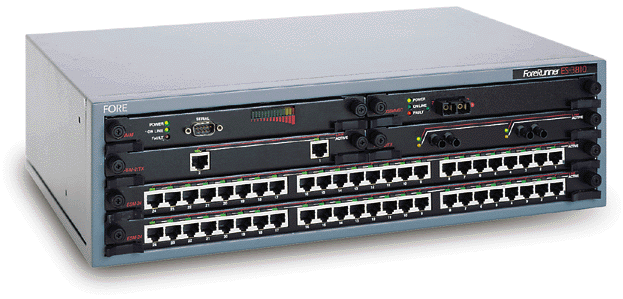

ES-3810 АТМ-коммутатор для рабочих групп Ethernet

Коммутатор ES-3810 предназначен для рабочих групп на основе протокола Ethernet и обеспечивает плавный переход от обычной сети к АТМ-магистрали. При этом он позволяет сохранить свои инвестиции в имеющуюся кабельную сеть и сетевые адаптеры Ethernet.

При помощи сетевой операционной системы ForeThought устройство ES-3810 обеспечивает прозрачное соединение клиентов с серверами и с корпоративной АТМ-магистралью со скоростью передачи информации 10 Мбит/с и 100 Мбит/с. Архитектура, основанная на коммутируемых специализированных интегральных схемах (AS3), обеспечивает полосу пропускания, позволяющую достичь наибольшей производительности сети.

Технические характеристики ES-3810 включают:

  • Высокую производительность при использовании существующей кабельной сети
  • Модульную конструкцию с возможностью расширения до 72 портов Ethernet
  • Поддержку технологии Fast Ethernet со скоростью обмена данными 100 Мбит/сек
  • Возможность соединения с вышестоящим узлом АТМ-сети со скоростью обмена данными 155 Мбит/сек и передачей управляющих сигналов согласно стандарту ATM  Forum UNI v3.0
  • Упрощенное управление благодаря поддержке виртуальных ЛВС
  • Эмуляцию ЛВС согласно стандарту ATM Forum (LANE v1.0)
  • Исчерпывающие возможности для управления сетью (поддержка протоколов SNMP/RMON при работе с удаленной или локальной консоли оператора).
Новаторская коммутация Ethernet
Современные приложения с высокими требованиями к ресурсам, такие, как системы автоматизированного конструирования и проектирования, электронные издательские системы, высокопроизводительные базы данных клиент/ сервер и программы мультимедиа, не могут функционировать в одной локальной сети с общей средой передачи данных. Устройство ES-3810 во многом ослабляет проблему возникновения "узких мест", предоставляя выделенную полосу пропускания вплоть до уровня настольного ПК и позволяя клиентам уже сегодня воспользоваться преимуществами технологии коммутации.

Интеллектуальные порты обеспечивают целостность данных и переадресуют пакеты со скоростью полудуплексной или дуплексной линии, очень малой задержкой и высокой надежностью.

Благодаря применению программного пакета межсетевого взаимодействия ForeThought, коммутатор ES-3810 обеспечивает эффективное взаимодействие клиентов и серверов с производительностью 10 и 100 Мбит/с, позволяет им обмениваться данными через корпоративную магистральную сеть АТМ. Специализированная архитектура коммутации на базе интегральных схем реализует полосу пропускания, максимально увеличивающую производительность сети.

Поддерживая спецификацию АТМ Forum LANE 1.0, устройство ES-3810 позволяет группировать пользователей в виртуальные локальные сети. Таким образом, ES-3810 сводит к минимуму совокупные расходы на эксплуатацию сети, связанные с добавлением, перемещением, изменением ее пользователей и ресурсов. Благодаря развитым средствам управления, конфигурацию коммутатора ES-3810 легко настраивать, а функции мониторинга трафика дают статистику, необходимую для оптимального проектирования сети. Модуль управления имеет свой собственный процессор и аппаратно реализованные счетчики статистики. Это дает возможность реализовать полное управление на базе RMON и SNMP на уровне кадров.

Основные средства
• Непревзойденная плотность портов
• Расширение путем наращивания (портов и модулей управления)
• Мониторинг SNMP/RMON
• Конфигурирование виртуальных локальных сетей
• Динамическая фильтрация широковещательной/группе вой рассылки
• Защищенные функции запоминания на уровне портов
• Управление по сети средствами протоколов (in-band) и управление по вспомогательному каналу (out-of-band)

ES-3810: распределенная архитектура с промежуточным хранением
Хорошо интегрированная архитектура устройства ES-3810 на базе специализированных интегральных схем (ASIC) максимально увеличивает производительность сети, повышает надежность и уменьшает совокупные расходы на ее эксплуатацию.

Разработчики переместили практически все функции ES-3810 в специализированные микросхемы ASIC. Фактически, каждая пара портов 10BaseT в ES-3810 имеет собственную выделенную микросхему ASIC Ethernet - SEC-10. Все порты модуля 100Base управляются эквивалентной ASIC под названием SEC-100. Эти специализированные интегральные схемы содержат высокопроизводительный кэш для каждого порта, что позволяет портам устройства ES-3810 хранить все МАС-адреса.

Другими словами, при поступлении кадра Ethernet в порт 1 (1) микросхема SEC-10 (или SEC-100) данного порта проверяет целевой адрес, хранимый в локальном кэше адресов, определяет, с каким портом связан этот МАС-адрес (2), и посылает кадр непосредственно контроллеру SEC-10 данного порта (3). Очевидно, это означает, что кадр передается по шине только один раз. Следовательно, значительно уменьшается задержка передачи, и разгружается шина.

Поддержка виртуальных локальных сетей (VLAN)
Кроме поддержки VLAN на основе портов устройство ES-3810 реализует ее на МАС-уровне. В такой архитектуре ES-3810 ожидает поступления в заданный порт Ethernet МАС-адреса отправителя (хоста) и определяет, какому клиенту LEC (LAN Emulation Client) нужно назначить данный порт. Если хост переходит на другой порт, то данный порт автоматически выделяется корректной эмулируемой ЛС (ELAN), а исходный порт возвращается в пул "нераспределенных" портов.

Защита от сбоев
Начиная с программного обеспечения версии 4.1.0, ES-3810 поддерживает резервные АТМ-соединения с центральными узлом. Это могут быть волоконно-оптические каналы (одномодовые или многомодовые), либо каналы на медном кабеле UTP-5.

Устройство ES-3810 включает в себя программное обеспечение межсетевого взаимодействия ForeThought, поддерживающее восстановление LEC для резервирования серверов LES/BUS в коммутируемой сети АТМ ForeRunner.

Новое шасси ES-3810/CH имеет два источника и два шнура питания. В сочетании с данным решением резервные соединения с центральным узлом, поддерживаемые ES-3810, демонстрируют приверженность компании FORE идее создания отказоустойчивых систем для ответственных приложений.

Гибкое расширение и автоматическое конфигурирование
Компактное, модульное устройство ES-3810 имеет непревзойденную плотность портов. ES-3810 поддерживает в одном корпусе от 16 до 72 портов 10BaseT. Новый восьмипортовый модуль 10/100 с автоматическим опознаванием допускает использование в одном устройстве до 26 портов.

Усовершенствованные средства защиты предотвращают несанкционированный доступ с помощью функций самообучения (адаптации), а новый модуль 10BaseFL обеспечивает защиту соединений для приложений рабочих станций.

ES-3810 эффективно интегрирует клиентов 10BaseT или серверы 100BaseTX с корпоративной магистральной сетью. Это может существенно повысить продуктивность работы пользователей, применяющих требовательные к ресурсам приложения, такие как системы автоматизированного проектирования, настольные издательские системы или высокопроизводительные базы данных клиент/сервер.

Устройства ES-3810, монтируемые в стойке или установленные в стек в монтажном шкафу, легко вписываются в любую среду ЛС.

Дополнительные возможности управления сетью
Устройствами ES-3810 можно управлять с помощью любой стандартной системы NMS, включая HP OpenView, Cabletron Spectrum, IBM NetView/6000 или SunNet Manager компании Sun.

Кроме полной поддержки консоли управления ES-3810 позволяет использовать встроенное программное обеспечение управления сетью ForeView компании FORE. С его помощью администраторы сетей могут управлять сетевой средой масштаба предприятия как единой структурой. Простые операции мышью в графическом интерфейсе ForeView LAN Manager облегчают создание виртуальных сетей и управление ими, быстрое внесение изменений или дополнений.

Специализированные микросхемы ASIC собирают всю статистику по пакетам, помогают работе встроенных программных агентов и расширяют возможности других платформ управления.


Агент SNMP/RMON анализирует трафик и статистику для каждого порта. Кроме того, этот агент отвечает за динамическую настройку конфигурации и передачу уведомлений.

С помощью функций Front Panel администратор сети может контролировать отдельные коммутаторы вплоть до уровня портов и управлять ими. Данные функции обеспечивают точное удаленное представление в реальном времени всех устройств ES-3810.

Достаточно выделить на схеме любой коммутатор ES-3810 и выбрать Front Panel. Графический экран Front Panel показывает также инсталлированные сетевые модули и типы портов.

Менеджер виртуальных локальных сетей ForeView Virtual LAN Manager
В соответствии с выпущенной компанией FORE новой версией LANE v1.0, соответствующей спецификациям АТМ Forum, ПО Fore View теперь включает в себя менеджер виртуальных локальных сетей (FV-VLAN Manager), упрощающий конфигурирование виртуальных ЛС и позволяющий пользователям с помощью операций буксировки мышью в графическом интерфейсе определять эмулируемые локальные сети и включать в них хост-системы.

Таким образом, менеджер виртуальных локальных сетей дает возможность создавать сети VLAN и управлять ими. При необходимости нетрудно добавить другие модули управления и порты, конфигурируя виртуальные локальные сети и изменяя их конфигурацию в соответствии с требованиями сети.

Утилиты построения диаграмм и сохранения статистики ForeView
Инструментальные средства ForeView собирают различную информацию для мониторинга производительности и диагностики.

Устройства ES-3810, монтируемые в стойке или установленные в стек в монтажном шкафу, легко вписываются в любую среду ЛС.

ПО ForeView отлеживает использование всей сети АТМ ForeRunner и позволяет графически отображать статистику на системном уровне, на уровне портов, каналов, маршрутов и хостов.

Собранную информацию можно представить в графическом виде или вывести в файл, импортировав его затем в базу данных.

Утилиты построения диаграмм и сохранения статистики ForeView отслеживают один виртуальный канал (VC) или несколько каналов в любой точке сети АТМ.
