Масштабируемый
Ethernet коммутатор ES-2810Масштабируемый
Ethernet коммутатор ES-2810

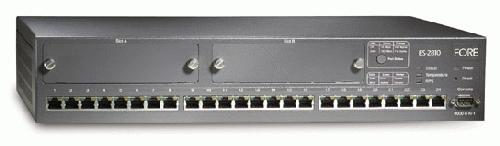

Fore Systems ES-2810 - высокопроизводительный коммутатор с масштабируемой конфигурацией для сети Ethernet с соединениями 10/100BaseT, позволяющий связать от 24 до 196 сегментов Ethernet. Базовый модуль коммутатора оснащен внутренней шиной производительностью 2.1 Гбит, имеет 24 порта 10/100 BasеT, два слота для модулей расширения и опционально резервируемые источники питания.

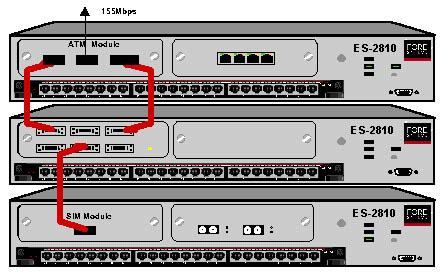

Mодуль SMM ( Stack Matrix Module), установленный в один из коммутаторов, позволяет объединить в стек до семи устройств ES-2810 c суммарной производительностью магистрали 17 Гбит и количеством портов до 196.
Модуль SIM ( Stack Interface Module ) позволяет осуществить подключение базового модуля в стек, а также соединить два коммутатора между собой без использования модуля матричного расширения.
Модуль FSM-4/ТХ оснащен четырьмя портами 10/100 Mбит на витую пару с автоопределением скорости.
Модуль FSM-2/FХ оснащен двумя портами 100 Mбит на многомодовый оптический интерфейс.
Благодаря своей уникальной архитектуре, ES-2810 обеспечивает автоматический адаптивный выбор технологии трансляции пакетов между портами коммутатора ( cut-through, fragment-free или store-and-forward) , обеспечивая максимальную скорость передачи данных и минимизируя количество ошибок.
Коммутатор ES-2810 поддерживает стандарт IEEE 802.3х контроля полнодуплексных Ethernet потоков , а также технологию “ обратного давления” ( back pressure algorithm) для предотвращения переполнения буферного пространства портов и потери пакетов.
Программное обеспечение коммутатора поддерживает
стандарты протоколов LANE 1.0 и MPOA 1.0 (MPC) при установке модуля ATM
в слот расширения.
|
|
 |
Для оперативного контроля состояния и режимов портов коммутатор ES-2810 оснащен визуальными светодиодными индикаторами ( уровень траффика на магистрали, уровень коллизий, коннекции и режимы работы портов, статус источников питания, уровень внутренней температуры в шасси).
В сочетании с другими коммутаторами локальных сетей серий ES-2810/3810/4810, многоуровневыми коммутаторами ESX-2400/4800, ATM коммутаторами семейства ForeRunner серий LE25/155 и ASX-200/1000, универсальным коммутатором ESX-3000, сетевыми адаптерами ATM серий НЕ155/622 и 200E и мультиплексорами ATM CellPath для глобальных сетей, коммутатор Ethernet FORE ES-2810 расширяет предлагаемый компанией FORE Systems спектр комплексных решений для перехода от существующих локальных сетей к новым интегрированным ATM инфраструктурам , обеспечивая одновременно защиту инвестиций наших заказчиков в Ethernet оборудование, кабельные системы и платы сетевых адаптеров.
Техническая спецификация коммутатора ES-2810
| ШАССИ КОММУТАТОРА | ||
| Производительность: | 2.1 Gb на устройство,
17Gb на стек |
|
| Количество портов: | 24 порта на устрoйство,
до 196 портов на стек |
|
| Характеристики интерфейсов: | 10/100 Mbps full/half duplex with per port auto-negotiation | |
| Метод трансляции пакетов: | Adaptive (cut-through, fragment-free, store-and-forward) | |
| Транзитная задержка: | 7.5 миллисекунд | |
| Количество виртуальных сетей: | Up to 128 policy based (port, MAC, IP address/subnet mask ) | |
| Емкость адресной таблицы: | До 8164 МАС адресов на коммутатор/стек | |
| Поддержка стандарта RMON: | Встроеннный RMON агент, группы 1,2,3,9 | |
| Соответствие стандартам: | Bridge/Spanning Tree (IEEE 802.1d),
Fast Ethernet (IEEE 802.3u), SMI (RFC 1155), SNMP (RFC 1157), RMON (RFC 1757), Telnet (RFC 854), TFTP (RFC 783), UDP/IP (RFC 768,791,1071), BootP (RFC 951/906/1350), ATM Forum UNI3.0/3.1, LANE1.0, MPOA 1.0 |
|
| Управляющие интерфейсы: | последовательный интерфейс RS-232, DB-9 коннектор | |
| Резервируемые компоненты: | Источники питания | |
| Габаритные размеры: | H: 80 mm. W: 330 mm D: 440 mm. | |
| Максимальная масса шасси: | 6.1 кг | |
| Потребляемая мощность: | 100W | |
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ||
| Fore Stack View ManagementSoftware: |
|
